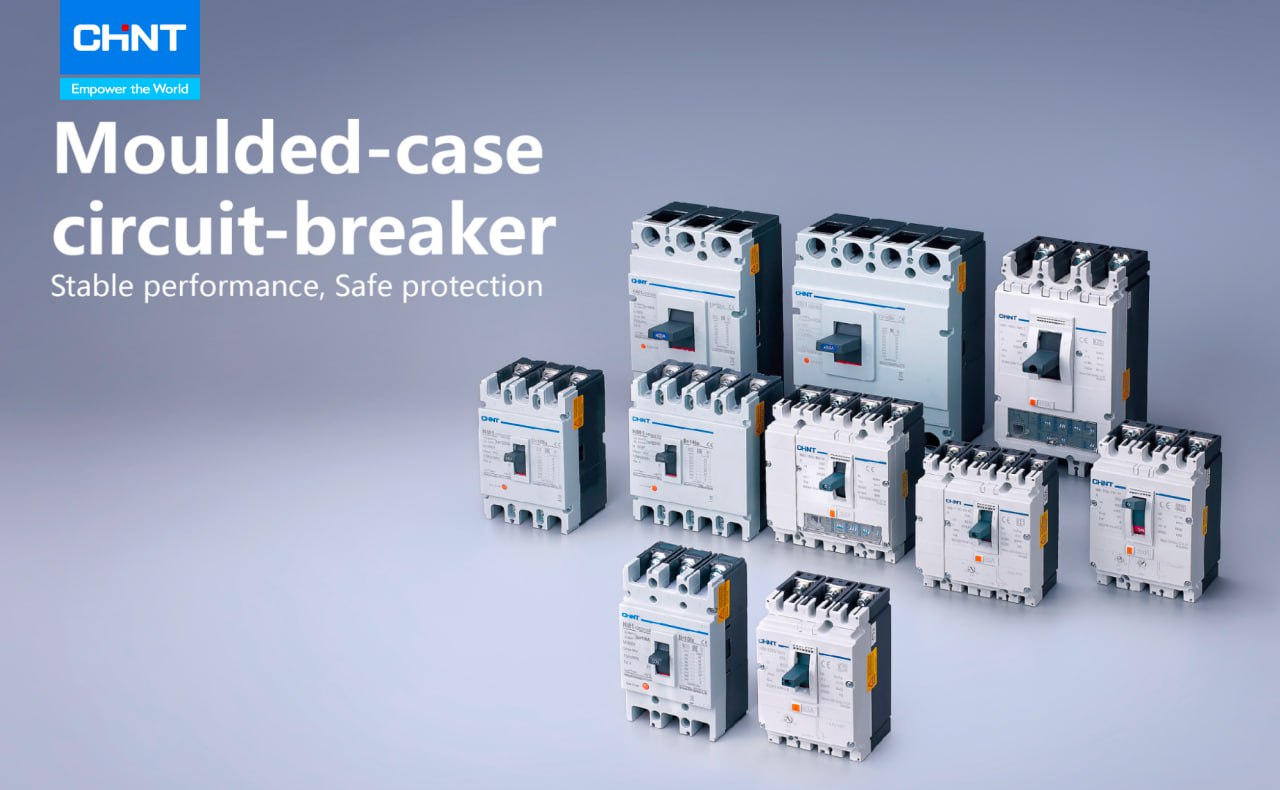

1. MCCB Chint là gì?
MCCB Chint (Moulded Case Circuit Breaker) – còn gọi là CB khối Chint, aptomat khối Chint hay cầu dao tự động Chint – là thiết bị đóng cắt bảo vệ hệ thống điện khi xảy ra quá tải, ngắn mạch và (tùy dòng/phụ kiện) thấp áp hoặc điều khiển từ xa.
MCCB Chint được sản xuất bởi CHINT Electric - Trung Quốc, đạt tiêu chuẩn IEC 60947-2, được sử dụng rộng rãi tại Việt Nam trong:
Tủ điện phân phối tổng (MDB)
Tủ điện nhánh (DB)
Tủ điều khiển động cơ
Nhà máy, xưởng sản xuất
Tòa nhà, trung tâm thương mại
Hệ thống điện năng lượng mặt trời
Dải dòng MCCB Chint phổ biến:
👉 từ 16A đến 1600A (tùy series)
2. Cấu tạo & nguyên lý hoạt động MCCB Chint
2.1 Cấu tạo cơ bản
Một MCCB Chint tiêu chuẩn gồm:
| Thành phần | Chức năng |
|---|
| Vỏ nhựa cách điện | Chịu nhiệt, cách điện, bảo vệ an toàn |
| Tiếp điểm động – tĩnh | Đóng/ngắt dòng điện |
| Bảo vệ nhiệt (Thermal) | Ngắt khi quá tải kéo dài |
| Bảo vệ từ (Magnetic) | Ngắt nhanh khi ngắn mạch |
| Cơ cấu truyền động | Tay gạt, reset |
| Đầu đấu dây / busbar | Kết nối nguồn và tải |
| Phụ kiện (tuỳ chọn) | Tiếp điểm phụ, shunt trip, UVT… |
2.2 Nguyên lý hoạt động
MCCB Chint bảo vệ theo 2 cơ chế chính:
👉 Với các dòng cao cấp, MCCB còn hỗ trợ:
3. Ưu điểm nổi bật của MCCB Chint
✔️ Bảo vệ ổn định, đúng chuẩn IEC
✔️ Dải dòng rộng: 16A – 1600A
✔️ Dòng cắt đa dạng: 15kA – 85kA (tùy series)
✔️ Độ bền cơ – điện tốt trong phân khúc
✔️ Giá cạnh tranh hơn các hãng châu Âu/Nhật
✔️ Dễ thay thế, linh kiện sẵn tại Việt Nam
👉 MCCB Chint phù hợp công trình dân dụng – thương mại – công nghiệp vừa & nhỏ.
4. Ứng dụng thực tế của MCCB Chint
Công nghiệp: bảo vệ motor, máy móc, tủ động lực
Tòa nhà – thương mại: bảo vệ tổng nguồn, nhánh tải
Điện mặt trời: tủ AC/DC, inverter, combiner box
Hạ tầng: trạm bơm, chiếu sáng công cộng
OEM – tủ điều khiển: PLC, HVAC, dây chuyền sản xuất
5. Cách đọc mã MCCB Chint (đúng – không suy đoán)
Ví dụ: NM8N-400H/3300
| Thành phần | Ý nghĩa |
|---|
| NM8N | Dòng MCCB thế hệ mới |
| 400 | Dòng định mức khung (Inm = 400A) |
| H | Mức dòng cắt cao (High) |
| /3300 | Mã cấu hình số cực (3P) |
⚠️ Quan trọng:
/3300, /4300 KHÔNG phải dòng cắt (Icu)
Dòng cắt luôn ghi rõ bằng kA: 25kA, 36kA, 50kA…
👉 Ví dụ đầy đủ đúng kỹ thuật:
NM8N-400H / 3P – Icu 36kA
6. Cách chọn MCCB Chint đúng kỹ thuật
6.1 Chọn dòng định mức (In)
6.2 Chọn dòng cắt (Icu)
6.3 Chọn số cực
| Hệ thống | MCCB |
|---|
| 1 pha | 2P |
| 3 pha | 3P |
| 3 pha + N | 4P |
6.4 Phân biệt nhanh thông số MCCB Chint
In – Dòng làm việc
Là dòng điện mà MCCB cho phép chạy liên tục trong điều kiện bình thường.
→ In dùng để so khớp với dòng tải thực tế của hệ thống.
Inm – Dòng khung (Frame size)
Là dòng định mức tối đa của khung MCCB, dùng để xác định kích thước và series thiết bị.
→ Một khung Inm có thể dùng cho nhiều mức In khác nhau (ví dụ khung 400A có thể chỉnh 250A, 320A…).
Icu – Khả năng cắt tối đa (Ultimate breaking capacity)
Là dòng ngắn mạch lớn nhất MCCB có thể cắt an toàn một lần mà không bị hư hỏng.
→ Icu luôn được ghi bằng kA (25kA, 36kA, 50kA…).
Ics – Khả năng cắt vận hành (Service breaking capacity)
Là mức dòng ngắn mạch MCCB có thể cắt nhiều lần và vẫn tiếp tục sử dụng bình thường.
→ Ics thường được tính theo % của Icu (ví dụ: Ics = 50% hoặc 75% Icu).
💡 Ghi nhớ nhanh cho kỹ sư & người chọn thiết bị
In → chạy bao nhiêu ampe mỗi ngày
Inm → khung to hay nhỏ
Icu → sự cố lớn nhất chịu được
Ics → sau sự cố còn dùng tiếp hay không
👉 Khi chọn MCCB Chint cho tủ điện tổng hoặc công nghiệp, Ics ≥ 50% Icu là tiêu chí rất quan trọng để đảm bảo độ bền và an toàn vận hành.
6.5 Decision Table – Chọn MCCB Chint nhanh theo ứng dụng
| Ứng dụng thực tế | Dòng MCCB đề xuất | In (A) | Số cực | Icu khuyến nghị | Ghi chú kỹ thuật |
|---|
| Tủ điện nhánh xưởng nhỏ | NM1 | 63–160A | 3P | ≥ 25kA | Phù hợp tải vừa, tiết kiệm chi phí |
| Tủ điện tổng nhà xưởng | NM8 / NM8N | 250–630A | 3P / 4P | ≥ 36kA | Ưu tiên Ics ≥ 50% Icu |
| Tòa nhà – trung tâm thương mại | NM8N | 160–400A | 4P | 36–50kA | Nên cắt cả trung tính (N) |
| Hệ thống điện mặt trời (AC) | NM8N | 125–400A | 3P / 4P | ≥ 36kA | Chọn đúng điện áp & dòng ngắn mạch |
| Tủ động lực bảo vệ motor | NXMS | Theo motor | 3P | ≥ 25kA | Chuyên bảo vệ động cơ |
| Trạm bơm – hạ tầng kỹ thuật | NM8N | 400–800A | 3P / 4P | ≥ 50kA | Môi trường khắc nghiệt |
| Tủ điện OEM – PLC – HVAC | NM1 / NM8(S) | 63–250A | 3P | ≥ 25kA | Ưu tiên loại compact |
| Hệ thống cần cách ly nguồn | NXHM | Theo tải | 3P / 4P | — | Isolator, không bảo vệ quá dòng |
| Hệ thống cần chống rò | NXMLE | 63–250A | 2P / 4P | ≥ 25kA | Kết hợp bảo vệ rò + quá dòng |
🧠 Cách dùng bảng này cho quyết định nhanh
👉 Bước 1: Xác định ứng dụng thực tế (tủ tổng, tủ nhánh, motor, điện mặt trời…)
👉 Bước 2: Chọn dòng MCCB (NM1 / NM8 / NM8N / NXMS…)
👉 Bước 3: Xác định In ≥ 1.2–1.3 × dòng tải
👉 Bước 4: Kiểm tra Icu ≥ dòng ngắn mạch tại điểm lắp
👉 Bước 5: Quyết định 3P hay 4P theo hệ thống
⚠️ Lưu ý kỹ thuật quan trọng
Tủ điện tổng / công nghiệp: ưu tiên Ics ≥ 50% Icu
Tòa nhà / thương mại: nên dùng 4P để cắt trung tính
Điện mặt trời: luôn kiểm tra điện áp danh định & ngắn mạch
Motor: không dùng MCCB thường thay cho MCCB bảo vệ motor chuyên dụng
✅ Kết luận nhanh cho người ra quyết định
NM1 → tải vừa, chi phí tối ưu
NM8 / NM8N → tủ tổng, công nghiệp, độ bền cao
NXMS → motor
NXMLE → chống rò
NXHM → cách ly nguồn
“Việc chọn đúng MCCB không chỉ đảm bảo an toàn điện mà còn quyết định tuổi thọ toàn bộ hệ thống.”
7. Các dòng MCCB Chint phổ biến tại Việt Nam
| Dòng | Đặc điểm chính |
|---|
| NM1 | Phổ thông, giá tốt |
| NM8 / NM8N | Công nghiệp, dòng cắt cao |
| NM8(S) | Compact, tiết kiệm không gian |
| NXMS | Bảo vệ động cơ |
| NXMLE | Chống rò (RCCB) |
| NXHM | Isolator – cách ly nguồn |
8. So sánh MCCB Chint với các hãng khác
| Hãng | Phân khúc |
|---|
| Chint | Giá tốt – đủ chuẩn |
| LS | Ổn định – phổ biến |
| Schneider | Cao cấp – đắt |
| Mitsubishi / Fuji | Công nghiệp nặng |
| IEK | Giá rẻ – cơ bản |
👉 Chint phù hợp khi cần tối ưu chi phí nhưng vẫn đạt IEC.
9. Lỗi thường gặp & cách khắc phục
MCCB nhảy liên tục: quá tải → kiểm tra dòng tải
MCCB nóng: cos lỏng → siết lại, tăng tiết diện cáp
Không nhả khi sự cố: chỉnh sai In → kiểm tra setting
Cháy đầu cực: đấu sai kỹ thuật → bấm cos chuẩn
10. Cách nhận biết MCCB Chint chính hãng
Có tem QR / serial
Logo CHINT in rõ nét
Bao bì chuẩn hãng
Mua tại đại lý ủy quyền
11. FAQ – Câu hỏi thường gặp
MCCB Chint dùng được cho điện mặt trời không?
→ Có, rất phổ biến trong tủ AC/DC.
MCCB Chint có bền không?
→ Bền trong phân khúc, phù hợp công nghiệp vừa.
Bao lâu nên bảo trì MCCB?
→ 6–12 tháng/lần.
