Bộ đếm/ Bộ định thời ATM Series

Bộ định thời Autonics ATM Series là dòng Timer Analog Power ON Delay siêu nhỏ gọn, lý tưởng cho các ứng dụng cần tiết kiệm không gian tối đa, với kích thước chỉ W 21.5 x H 28 mm và sử dụng 14 chân cắm. Về thông số, thiết bị hỗ trợ nhiều tùy chọn nguồn cấp cố định (như 24 VDC, 220 VAC) và cung cấp 11 dải thời gian cài đặt rộng từ 0.1 giây đến tối đa 3 giờ thông qua núm xoay Analog, với ngõ ra mạnh mẽ là 4 tiếp điểm chuyển mạch (4PDT), tải tối đa 3A.

Ứng dụng chính của Bộ định thời Autonics ATM Series là kiểm soát thời gian trễ với độ chính xác cao trong các tủ điện, bảng điều khiển có không gian hẹp, giúp đảm bảo trình tự hoạt động của các thiết bị như chiếu sáng, quạt hay các chu trình tự động khác trong môi trường công nghiệp.

-37%

Bộ định thời Analog On Delay Autonics ATM4-25S W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

340 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-63M W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

331 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-660M W21.5 x H28 mm

261,450₫ 415,000₫

Đặt mua

328 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-560S W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

306 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-630S W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

287 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-61S W21.5 x H28 mm

261,450₫ 415,000₫

Đặt mua

263 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-21S W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

222 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-25M W21.5 x H28 mm

261,450₫ 415,000₫

Đặt mua

187 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-210M W21.5 x H28 mm

261,450₫ 415,000₫

Đặt mua

180 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-65M W21.5 x H28 mm

261,450₫ 415,000₫

Đặt mua

176 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-610M W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

174 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-260S W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

169 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-53M W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

162 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-55S W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

140 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-510M W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

135 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-560M W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

121 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-23M W21.5 x H28 mm

261,450₫ 415,000₫

Đặt mua

111 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-55M W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

111 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-51S W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

103 | 0

-37%

Bộ định thời Analog On Delay Autonics ATM4-65S W21.5 x H28 mm

321,300₫ 510,000₫

Đặt mua

102 | 0

Bộ định thời Autonics ATM Series | Timer dạng Analog, kích thước 21,5 x 28 mm, 14 chân, 11 dải thời gian, 0.1 giây - 3 tiếng

1. Giới thiệu về Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là một dòng thiết bị điều khiển thời gian công nghiệp thuộc hãng Autonics (Hàn Quốc).

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là thiết bị dùng để định thời, đo lường và điều khiển các quy trình hoạt động theo thời gian trong hệ thống tự động hóa. Nó giúp thiết lập khoảng thời gian chờ (delay) hoặc khoảng thời gian hoạt động chính xác cho các thiết bị khác như rơ-le, van, hoặc động cơ.

Đặc điểm	Chi tiết
Thiết kế	Nhỏ gọn và tiết kiệm không gian với kích thước W 21,5 x H 28 mm
Chân cắm	14 chân (Plug-in type), lắp đặt đơn giản
Phạm vi thời gian	11 dải thời gian rộng, từ 0,1 giây đến 3 giờ
Độ chính xác	Độ chính xác định thời cao: $\pm 0.5%$
Tiếp điểm (Output)	Loại 4PDT (4 cực chuyển đổi kép)
Thời gian Reset	Nhanh chóng (dưới $100 ms$ )
Nguồn cấp	Nhiều loại nguồn cấp để phù hợp với nhiều ứng dụng

Đặc điểm	Chi tiết
Thiết kế	Nhỏ gọn và tiết kiệm không gian với kích thước W 21,5 x H 28 mm
Chân cắm	14 chân (Plug-in type), lắp đặt đơn giản
Phạm vi thời gian	11 dải thời gian rộng, từ 0,1 giây đến 3 giờ
Độ chính xác	Độ chính xác định thời cao: ±0.5%
Tiếp điểm (Output)	Loại 4PDT (4 cực chuyển đổi kép)
Thời gian Reset	Nhanh chóng (dưới 100 ms)
Nguồn cấp	Nhiều loại nguồn cấp để phù hợp với nhiều ứng dụng

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được ưa chuộng nhờ sự kết hợp giữa thiết kế nhỏ gọn, khả năng định thời chính xác, cùng với tính linh hoạt của 11 dải thời gian và các loại nguồn cấp đa dạng. Thiết kế 14 chân cắm đơn giản giúp việc lắp đặt và bảo trì trở nên thuận tiện. Với những ưu điểm này, Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là một giải pháp hiệu quả cho các ứng dụng cần điều khiển thời gian trong không gian hạn chế.

Bộ định thời - Timer dạng Analog Autonics ATM Series

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

2. Tính năng nổi bật của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

2.1. Kích thước siêu nhỏ gọn (W $21.5\times$ H $28\times$ L $59.3$ $mm$ )

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được thiết kế với kích thước cực kỳ khiêm tốn ( $21.5$ $mm$ chiều rộng và $28$ $mm$ chiều cao), giúp tiết kiệm tối đa không gian trong tủ điện hoặc bảng điều khiển. Sự nhỏ gọn này làm cho Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series trở thành lựa chọn lý tưởng cho các ứng dụng có không gian lắp đặt hạn chế.

2.2. Tiếp điểm 4PDT ( $250$ $VAC$ $,$ $3$ $A$ )

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series trang bị tiếp điểm đầu ra loại 4PDT (Four Pole Double Throw - 4 cực chuyển đổi kép). Điều này cung cấp khả năng điều khiển đồng thời bốn mạch độc lập, với khả năng chịu tải tối đa $3$ $Ampe$ ở điện áp $250$ $VAC$ . Tiếp điểm $4$ $PDT$ giúp Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series linh hoạt hơn trong các sơ đồ điều khiển phức tạp.

2.3. Điều khiển thời gian chính xác

Mặc dù có thiết kế nhỏ gọn, Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series vẫn đảm bảo khả năng điều khiển thời gian với độ chính xác cao ( $\pm0.5%$ ). Độ chính xác này giúp các quy trình tự động hóa hoạt động ổn định và đáng tin cậy. Thời gian reset nhanh chóng ( $100$ $ms$ ) cũng góp phần tăng cường hiệu suất của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series.

2.4. Cài đặt thời gian đơn giản với hình thức quay Analog

Việc thiết lập thời gian cho Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được thực hiện bằng một núm xoay (analog), cho phép người dùng điều chỉnh giá trị thời gian một cách trực quan và dễ dàng. Hình thức cài đặt đơn giản này giúp thao tác nhanh chóng và thuận tiện hơn trong quá trình vận hành và bảo trì.

2.5. Dải thời gian: $0.1$ $s$ đến $3$ $h$ (11 tùy chọn, tùy model)

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có sẵn 11 dải thời gian khác nhau, cho phép lựa chọn từ mức tối thiểu $0.1$ $gi$ $a$ $ˆ$ $y$ đến mức tối đa $3$ $giờ$ . Sự đa dạng này giúp người dùng chọn được model Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series phù hợp nhất với yêu cầu định thời của từng ứng dụng cụ thể.

2.6. Chức năng Nguồn ON Start (Power ON Start)

Chức năng Nguồn ON Start (thường là chế độ Hoạt động ngay khi cấp nguồn) cho phép Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series bắt đầu chu kỳ định thời ngay khi nguồn điện được cấp vào thiết bị. Chế độ này thường được dùng cho các ứng dụng cần kích hoạt quá trình định thời tức thì.

2.7. Chức năng Nguồn ON Delay (Power ON Delay)

Chức năng Nguồn ON Delay là chức năng định thời cơ bản nhất, trong đó tiếp điểm đầu ra của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series sẽ chuyển trạng thái sau một khoảng thời gian đã cài đặt, tính từ lúc nguồn điện được cấp. Chức năng này rất phổ biến để tạo độ trễ trong việc khởi động thiết bị.

2.8. Nguồn cấp đa dạng

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series hỗ trợ nhiều tùy chọn nguồn cấp khác nhau để dễ dàng tích hợp vào nhiều hệ thống điện:

ATM4-2: Sử dụng nguồn $24$ $VDC$ (một chiều).
ATM4-5: Sử dụng nguồn $220$ $VAC$ $,$ $50/60$ $Hz$ (xoay chiều), phổ biến trong công nghiệp.
ATM4-6: Sử dụng nguồn $110$ $VAC$ $,$ $50/60$ $Hz$ (xoay chiều).

Sự đa dạng về nguồn cấp giúp Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series đáp ứng được hầu hết các yêu cầu về điện áp trong tự động hóa.

Tính năng nổi bật của ATMBộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

Tính năng nổi bật của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

3. Kích thước siêu nhỏ gọn (W $21.5\times$ H $28\times$ L $59.3$ $mm$ )

Tính năng nổi bật hàng đầu của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series chính là thiết kế siêu nhỏ gọn và tiết kiệm không gian. Với kích thước vỏ ngoài chỉ $21.5$ $mm$ chiều rộng và $28$ $mm$ chiều cao (không bao gồm chân cắm), Timer ATM Series nhỏ hơn đáng kể so với các Timer công nghiệp tiêu chuẩn khác. Kích thước nhỏ gọn này rất lý tưởng để lắp đặt trong các tủ điện, bảng điều khiển hay các thiết bị có diện tích hạn chế, giúp tối ưu hóa mật độ linh kiện và giảm chi phí lắp đặt tủ. Thiết kế plug-in (chốt cắm 14 chân) cũng hỗ trợ việc lắp đặt Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series vào đế cắm (socket) trở nên nhanh chóng và dễ dàng.

Kích thước siêu nhỏ gọn (W 21.5× H 28× L 59.3 mm)

Kích thước siêu nhỏ gọn (W $21.5\times$ H $28\times$ L $59.3$ $mm$ )

4. Tiếp điểm 4PDT ( $250$ $VAC$ $,$ $3$ $A$ )

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được trang bị 4PDT (Four Pole Double Throw - 4 cực chuyển đổi kép) làm đầu ra điều khiển. Tiếp điểm $4$ $PDT$ cho phép Timer điều khiển đồng thời bốn mạch điện độc lập (hoặc hai cặp thiết bị $NO/NC$ ), mang lại sự linh hoạt cao trong các ứng dụng điều khiển phức tạp. Tiếp điểm này có khả năng đóng ngắt dòng điện lên tới $3$ $Ampe$ ở điện áp $250$ $VAC$ , đủ khả năng điều khiển trực tiếp các tải nhỏ hoặc rơ-le trung gian. Nhờ có $4$ $PDT$ , Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có thể thực hiện nhiều chức năng logic hơn trong cùng một thiết bị.

Tiếp điểm 4PDT ( $250$ $VAC$ $,$ $3$ $A$ )

5. Điều khiển thời gian chính xác

Mặc dù có thiết kế nhỏ gọn, Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series vẫn cam kết mang lại khả năng điều khiển thời gian với độ chính xác cao, cụ thể là $\pm0.5%$ của giá trị cài đặt. Độ chính xác này rất quan trọng đối với các quy trình công nghiệp đòi hỏi sự đồng bộ và lặp lại chính xác. Hơn nữa, Timer ATM Series có thời gian reset nhanh chóng (dưới $100$ $ms$ ), đảm bảo rằng bộ định thời có thể nhanh chóng trở về trạng thái ban đầu để chuẩn bị cho chu kỳ hoạt động tiếp theo mà không gây ra độ trễ đáng kể trong hệ thống tự động hóa.

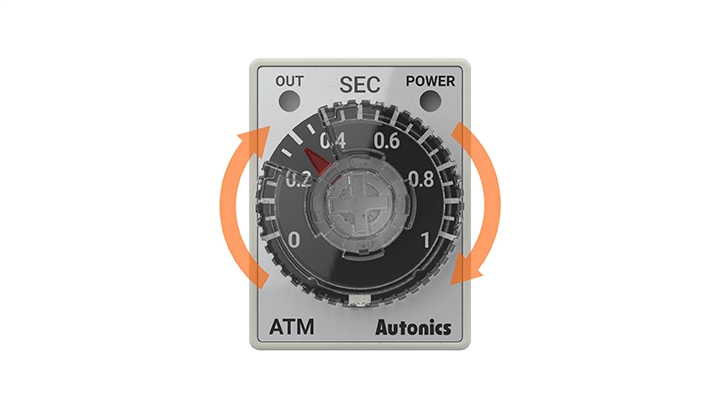

6. Cài đặt thời gian đơn giản với hình thức quay Analog

Việc thiết lập giá trị thời gian cho Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được thực hiện thông qua núm xoay analog trực quan. Hình thức cài đặt này (tương phản với cài đặt kỹ thuật số) cho phép người vận hành điều chỉnh nhanh chóng và dễ dàng mà không cần phải nhấn nút hay vào menu phức tạp. Người dùng chỉ cần xoay núm để chọn giá trị thời gian mong muốn trên thang đo in sẵn. Sự đơn giản này giúp giảm thiểu lỗi cài đặt và rút ngắn thời gian thiết lập trong quá trình vận hành Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series.

Cài đặt thời gian đơn giản với hình thức quay Analog

7. Dải thời gian rộng: $0.1$ $s$ đến $3$ $h$ (11 tùy chọn, tùy model)

Để đáp ứng đa dạng nhu cầu định thời, Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series cung cấp một dải thời gian rộng, từ $0.1$ $gi$ $a$ $ˆ$ $y$ (cho các ứng dụng cần tốc độ cao) đến $3$ $giờ$ (cho các quy trình dài). Tổng cộng có 11 tùy chọn dải thời gian khác nhau (ví dụ: $0.5$ $s$ $,$ $5$ $s$ $,$ $30$ $s$ $,$ $3$ $m$ $,$ $30$ $m$ $,$ $3$ $h$ , v.v.), được cố định theo từng model cụ thể. Sự linh hoạt trong việc lựa chọn dải thời gian giúp người dùng có thể tối ưu hóa độ phân giải cài đặt của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series theo từng ứng dụng chuyên biệt.

Dải thời gian rộng: $0.1$ $s$ đến $3$ $h$ (11 tùy chọn, tùy model)

8. Chức năng Nguồn ON Start (Power ON Start)

Chức năng Nguồn ON Start (hoặc Instant Start) cho phép Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series bắt đầu chu kỳ định thời ngay lập tức kể từ thời điểm nguồn điện được cấp vào thiết bị. Trong chế độ này, khi cấp nguồn, Timer sẽ bắt đầu đếm ngược ngay lập tức, và sau khi hết thời gian cài đặt, tiếp điểm đầu ra sẽ chuyển trạng thái. Đây là chức năng lý tưởng cho các ứng dụng cần kích hoạt quá trình đếm thời gian tức thì ngay khi máy móc được bật nguồn.

9. Chức năng Nguồn ON Delay (Power ON Delay)

Đây là chức năng định thời phổ biến và cơ bản nhất. Trong chế độ Nguồn ON Delay, khi nguồn điện được cấp vào Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series, tiếp điểm đầu ra sẽ duy trì trạng thái ban đầu ( $0$ $s$ ) và chỉ chuyển trạng thái (thường là từ $NC$ sang $NO$ hoặc ngược lại) sau khi khoảng thời gian cài đặt đã kết thúc. Chức năng này được sử dụng rộng rãi để tạo ra độ trễ khởi động cho động cơ, van điện từ, hoặc các thiết bị khác, nhằm đảm bảo an toàn hoặc tuần tự hóa quá trình hoạt động.

10. Nguồn cấp đa dạng

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được thiết kế để hoạt động với nhiều loại nguồn cấp khác nhau, tăng khả năng tương thích với các hệ thống điện công nghiệp:

ATM4-2: Sử dụng nguồn điện $24$ $VDC$ (Điện áp một chiều), thường dùng trong các hệ thống điều khiển PLC hoặc tủ điện nguồn thấp.
ATM4-5: Sử dụng nguồn điện $220$ $VAC$ $,$ $50/60$ $Hz$ (Điện áp xoay chiều), là tiêu chuẩn điện áp phổ biến tại Việt Nam và nhiều nước trên thế giới.
ATM4-6: Sử dụng nguồn điện $110$ $VAC$ $,$ $50/60$ $Hz$ , phù hợp với các khu vực sử dụng tiêu chuẩn điện áp này.

11. Thông số kỹ thuật của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

11.1. Bảng Tóm Tắt Thông Số Kỹ Thuật Chung (Specifications)

Bảng này trình bày các thông số kỹ thuật chung áp dụng cho các dòng sản phẩm ATM4-2, ATM4-5 và ATM4-6.

Đặc Tính	ATM4-2 (24VDC)	ATM4-5 (220VAC)	ATM4-6 (110VAC)
Chức năng	Trì hoãn khi Bật nguồn (Power ON Delay)	Trì hoãn khi Bật nguồn (Power ON Delay)	Trì hoãn khi Bật nguồn (Power ON Delay)
Phạm vi cài đặt thời gian điều khiển	0.1 giây đến 3 giờ (tùy thuộc vào model)	0.1 giây đến 3 giờ (tùy thuộc vào model)	0.1 giây đến 3 giờ (tùy thuộc vào model)
Nguồn cấp	24VDC	220VAC 50/60Hz	110VAC 50/60Hz
Phạm vi điện áp cho phép	21.6–26.4VDC	200–230VAC 50/60Hz	100–120VAC 50/60Hz
Công suất tiêu thụ	Xấp xỉ 1.2W	Xấp xỉ 3VA	Xấp xỉ 3VA
Thời gian trở lại (Return time)	Tối đa 100ms	Tối đa 100ms	Tối đa 100ms
Thao tác định thời (Timing operation)	Bắt đầu khi Bật nguồn (Power ON Start)	Bắt đầu khi Bật nguồn (Power ON Start)	Bắt đầu khi Bật nguồn (Power ON Start)
Đầu ra điều khiển	Loại tiếp điểm (Contact type)	Loại tiếp điểm (Contact type)	Loại tiếp điểm (Contact type)

11.2. Thông Số Kỹ Thuật Đầu Ra và Độ Chính Xác

Bảng này trình bày các thông số kỹ thuật liên quan đến đầu ra, độ bền và độ chính xác của bộ định thời ATM Series.

Đặc Tính	Thông số
Loại tiếp điểm (Contact type)	4PDT (4c)
Khả năng chịu tải tiếp điểm (Contact capacity)	250VAC, 3A tải trở (resistive load)
Chu kỳ sống của Rơle (Relay life cycle)	Cơ học: Tối thiểu 10,000,000 lần hoạt động
	Điện: Tối thiểu 200,000 lần hoạt động
Sai số lặp lại (Repeat error)	Tối đa ±0.5% ±10ms
Sai số cài đặt (SET error)	Tối đa ±10% ±50ms
Sai số điện áp (Voltage error)	Tối đa ±0.5% ±10ms
Sai số nhiệt độ (Temperature error)	Tối đa ±2% ±10ms
Điện trở cách điện (Insulation resistance)	Trên 100MΩ (ở 500VDC megger)
Độ bền điện môi (Dielectric strength)	3,000VAC 50/60Hz trong 1 phút
Khả năng miễn nhiễm nhiễu (Noise immunity)	±2kV nhiễu sóng vuông (độ rộng xung: 1μs) bằng bộ mô phỏng nhiễu
Rung động (Vibration) - Cơ học	Biên độ 0.75mm ở tần số 10 đến 55Hz (trong 1 phút) theo mỗi hướng X, Y, Z trong 1 giờ
Rung động (Vibration) - Điện	Biên độ 0.5mm ở tần số 10 đến 55Hz (trong 1 phút) theo mỗi hướng X, Y, Z trong 10 phút
Sốc/Va đập (Shock) - Cơ học	300m/s² (khoảng 30G) theo mỗi hướng X, Y, Z, 3 lần
Sốc/Va đập (Shock) - Điện	100m/s² (khoảng 10G) theo mỗi hướng X, Y, Z, 3 lần
Nhiệt độ môi trường (Ambient temperature)	-10 đến 50℃, lưu trữ: -25 đến 65℃
Độ ẩm môi trường (Ambient humidity)	35 đến 85%RH, lưu trữ: 35 đến 85%RH
Trọng lượng (Weight)	Xấp xỉ 48g (trọng lượng đơn vị: xấp xỉ 42g)

12. Hướng dẫn chọn mã cho Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

Hướng dẫn chọn mã cho Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

Vị trí Mã	Ký tự	Ý nghĩa	Lựa chọn/Mô tả Chi tiết
Item	ATM	Tên Sản phẩm	Miniature Analog Timer (Bộ định thời Analog Thu nhỏ) - Chỉ rõ dòng sản phẩm.
Output	4	Loại Ngõ ra	4c (4PDT) - Timer có 4 cực chuyển đổi kép (Four Pole Double Throw), tức là có 4 tiếp điểm độc lập để điều khiển.
Power Supply	2, 5, 2006	Nguồn Cấp	Xác định điện áp hoạt động của Timer:
	2	24 VDC
	5	220 VAC,50/60 Hz
	6	110 VAC,50/60 Hz
Time Range	Number (Số)	Dải thời gian tối đa	Xác định giá trị thời gian tối đa có thể cài đặt được trên Timer (Max. time range). Ví dụ: 10 có thể đại diện cho 10 giaˆy hoặc 10 phuˊt.
Time Unit	S, M, H	Đơn vị thời gian	Xác định đơn vị của dải thời gian tối đa:
	S	Sec (Giây)	Có các dải: 1,5,10,30,60 giây.
	M	Min (Phút)	Có các dải: 3,5,10,30,60 phút.
	H	Hour (Giờ)	Có dải: 3 giờ.

13. Chi tiết Giao diện của Bộ định thời loại Analog - Timer Autonics ATM Series

Chi tiết Giao diện của Bộ định thời loại Analog - Timer Autonics ATM Series

Thành phần	Ký hiệu (trên hình)	Chức năng chi tiết
Đơn vị Thời gian	Time unit (SEC, MIN, HOUR)	Hiển thị đơn vị thời gian tối đa mà Timer đang hoạt động (ví dụ: Giây (SEC), Phút (MIN), hoặc Giờ (HOUR)). Đơn vị này được xác định cố định khi đặt hàng (qua mã sản phẩm).
Núm Cài đặt Thời gian	Vòng xoay lớn với các số (0,2,4,6,8,10...)	Đây là núm Analog dùng để điều chỉnh và cài đặt giá trị thời gian mong muốn. Người dùng xoay núm này để chọn một giá trị trong dải thời gian tối đa của Timer.
Chỉ báo Ngõ ra	Output indicator (red) (OUT)	Đèn báo LED màu đỏ (OUT). Đèn này sáng lên khi tiếp điểm đầu ra của Timer (4PDT) đã chuyển trạng thái (tức là thời gian đã đếm xong và Timer đã kích hoạt ngõ ra).
Chỉ báo Nguồn	Power indicator (green) (POWER)	Đèn báo LED màu xanh lá (POWER). Đèn này sáng lên khi nguồn điện được cấp vào Timer, xác nhận thiết bị đã sẵn sàng hoạt động và đang trong quá trình định thời (đếm thời gian).
Thang đo	Các số xung quanh núm xoay	Là các giá trị thời gian tương đối (ví dụ: 0 đến 10). Giá trị tuyệt đối của các số này phụ thuộc vào Đơn vị Thời gian (ví dụ: nếu đơn vị là MIN và dải tối đa là 10, thì 10 tương đương 10 phút).
Tên Series	ATM Autonics	Xác định tên dòng sản phẩm Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series và thương hiệu sản xuất.

14. Thông số Kỹ thuật về Thời gian ủa Bộ định thời loại Analog - Timer Autonics ATM Series

Model	Đơn vị thời gian (Time unit)	Phạm vi cài đặt thời gian (Time setting range)
ATM4- 1S	SEC (Giây)	0.1 đến 1 giây
ATM4- 5S	SEC (Giây)	0.5 đến 5 giây
ATM4- 10S	SEC (Giây)	1 đến 10 giây
ATM4- 30S	SEC (Giây)	3 đến 30 giây
ATM4- 60S	SEC (Giây)	6 đến 60 giây
ATM4- 3M	MIN (Phút)	0.3 đến 3 phút
ATM4- 5M	MIN (Phút)	0.5 đến 5 phút
ATM4- 10M	MIN (Phút)	1 đến 10 phút
ATM4- 30M	MIN (Phút)	3 đến 30 phút
ATM4- 60M	MIN (Phút)	6 đến 60 phút
ATM4- 3H	HOUR (Giờ)	0.3 đến 3 giờ

15. Kích thước của Bộ định thời loại Analog - Timer Autonics ATM Series

Kích thước của Bộ định thời loại Analog - Timer Autonics ATM Series

16. Sơ đồ đấu nối của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

Sơ đồ đấu nối của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

17. Biểu đồ Chế độ Hoạt động Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

Biểu đồ Chế độ Hoạt động Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

18. Các Lưu ý trong quá trình Sử dụng Bộ định thời loại Analog - Timer Autonics ATM Series

18.1. Hướng dẫn Đấu nối Nguồn Cấp

Kiểm tra Phân cực cho nguồn DC:
- Đối với loại Timer sử dụng nguồn $DC$ ( $ATM$ $4$ $-$ $2$ : $24$ $VDC$ ), cần phải kiểm tra và đấu nối đúng cực tính của các đầu cuối ( $+$ $/-$ , cực $13/14$ ) để tránh hư hỏng thiết bị.
- Nguồn $24$ $VDC$ nên được cung cấp từ thiết bị nguồn cách ly và giới hạn điện áp/dòng điện (loại $Class 2$ hoặc $SELV$ - Safety Extra Low Voltage).
Cấp nguồn Nhanh và Dứt khoát:
- Hãy cung cấp nguồn điện cho Timer một cách nhanh chóng và dứt khoát (ngay lập tức) bằng cách sử dụng công tắc hoặc tiếp điểm rơ-le.
- Nếu nguồn được cấp chậm hoặc không dứt khoát, có thể gây ra lỗi thời gian (time error) hoặc lỗi reset nguồn (power reset failure) cho Timer.
Đấu nối khi có Mạch R-C Chống Nhiễu:
- Khi cấp nguồn thông qua một mạch chuyển mạch (switch) có sử dụng mạch chống nhiễu $R-C$ (Resistor-Capacitor), cần lưu ý đến dòng rò (leakage current).
- Hình 1 (Sai): Nếu đấu nối $R$ và $C$ song song với công tắc, khi công tắc mở, dòng rò qua $R$ và $C$ có thể khiến Timer bị cấp nguồn yếu và gây trục trặc (malfunction).
- Hình 2 (Đúng): Để ngăn chặn trục trặc, cần đấu nối $R$ và $C$ song song trực tiếp với Timer. Bằng cách này, khi công tắc mở, không có dòng rò đi qua mạch $R$ $-$ $C$ để cấp nguồn làm Timer hoạt động sai.

18.2. Môi trường Cấm Sử dụng

Không được lắp đặt hoặc sử dụng Timer ở các khu vực có điều kiện môi trường nằm ngoài thông số kỹ thuật định mức của nhà sản xuất. Cụ thể:

Nhiệt độ/Độ ẩm: Nơi có nhiệt độ hoặc độ ẩm vượt quá giới hạn cho phép của Timer.
Ngưng tụ: Nơi xảy ra hiện tượng ngưng tụ hơi nước do thay đổi nhiệt độ đột ngột.
Chất gây ăn mòn/Dễ cháy: Nơi có khí dễ cháy hoặc khí ăn mòn (corrosive gas).
Bụi bẩn/Rung động: Nơi có bụi bẩn, dầu mỡ hoặc rung động/va đập mạnh.
Chất hóa học mạnh: Nơi sử dụng axit hoặc kiềm mạnh (strong alkalis or acids).

Việc tuân thủ các hướng dẫn này đảm bảo Timer Autonics ATM Series hoạt động ổn định, chính xác và kéo dài tuổi thọ thiết bị.

19. Dịch vụ thiết kế, thi công và nâng cấp tủ điều khiển nhiệt độ tại Hưng Việt Automation

Hưng Việt Automation cung cấp dịch vụ chuyên nghiệp về thiết kế, thi công và nâng cấp tủ điều khiển nhiệt độ cho các hệ thống công nghiệp và dân dụng. Với đội ngũ kỹ sư tự động hóa giàu kinh nghiệm, chúng tôi đảm bảo tủ điều khiển được thiết kế tối ưu, vận hành ổn định và phù hợp với yêu cầu sản xuất thực tế của khách hàng.

Các dịch vụ chính

Thiết kế tủ điều khiển nhiệt độ
- Tư vấn lựa chọn bộ điều khiển, cảm biến nhiệt độ, relay, SSR và các thiết bị liên quan.
- Thiết kế sơ đồ đấu nối, bố trí linh kiện khoa học, đảm bảo tiết kiệm không gian và dễ bảo trì.
Thi công và lắp đặt tủ điều khiển nhiệt độ
- Lắp đặt trọn gói các dòng bộ điều khiển nhiệt độ Autonics và các thiết bị liên quan.
- Kiểm tra, hiệu chỉnh thiết bị trước khi vận hành, đảm bảo hệ thống hoạt động chính xác.
Nâng cấp và cải tiến tủ điều khiển
- Thay thế bộ điều khiển cũ bằng các model mới với tính năng cao hơn (PID, đa kênh, RS485).
- Cập nhật phần mềm và giao thức truyền thông, nâng cao hiệu suất giám sát và điều khiển.
Bảo trì và hỗ trợ kỹ thuật
- Dịch vụ bảo trì định kỳ, kiểm tra trạng thái hoạt động của tủ.
- Hỗ trợ xử lý sự cố nhanh chóng, giảm tối đa thời gian gián đoạn sản xuất.
Lợi ích khi chọn Hưng Việt Automation
- Chuyên môn cao: Đội ngũ kỹ sư tự động hóa và điện công nghiệp giàu kinh nghiệm.
- Thiết bị chính hãng: Cung cấp bộ điều khiển Autonics và linh kiện điện công nghiệp uy tín.
- Hiệu quả và ổn định: Tủ điều khiển được tối ưu hóa, giảm lỗi, nâng cao độ chính xác.
- Dịch vụ trọn gói: Từ thiết kế, thi công, nâng cấp đến bảo trì.

Hãy lựa chọn Hưng Việt Automation để sở hữu tủ điều khiển nhiệt độ chất lượng cao, vận hành ổn định và dịch vụ chuyên nghiệp, giúp tối ưu hóa quy trình sản xuất của bạn.

20. Tại sao mua Bộ định thời loại Analog - Timer Autonics ATM Series tại Hưng Việt Automation?

Mua Bộ định thời loại Analog - Timer Autonics ATM Series tại Hưng Việt Automation mang lại nhiều lợi ích vượt trội cho các ứng dụng công nghiệp đòi hỏi độ chính xác và hiệu suất cao. Dưới đây là những lý do bạn nên lựa chọn Hưng Việt Automation:

Lý do nên mua Bộ định thời loại Analog - Timer Autonics ATM Series tại Hưng Việt Automation

Chất lượng sản phẩm chính hãng, uy tín
- Hưng Việt Automation là nhà phân phối chính thức của Autonics tại Việt Nam, đảm bảo cung cấp sản phẩm chính hãng với chất lượng cao và giá cả cạnh tranh.
Hỗ trợ kỹ thuật chuyên sâu
- Đội ngũ kỹ thuật viên giàu kinh nghiệm của Hưng Việt Automation sẵn sàng tư vấn, hỗ trợ lắp đặt và hướng dẫn sử dụng sản phẩm, giúp bạn tối ưu hóa hiệu suất và tiết kiệm chi phí vận hành.
Dịch vụ hậu mãi chu đáo
- Hưng Việt Automation cam kết cung cấp dịch vụ bảo hành, bảo trì và thay thế linh kiện nhanh chóng, đảm bảo sự hoạt động liên tục và ổn định của hệ thống.
Ứng dụng rộng rãi trong nhiều ngành công nghiệp
- Bộ định thời loại Analog - Timer Autonics ATM Series được ứng dụng trong các lĩnh vực như chế biến thực phẩm, sản xuất nhựa, dệt may, máy công cụ, đóng gói và nhiều ngành công nghiệp khác, giúp nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

21. Các câu hỏi thường gặp về Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

21.1. Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là gì và của hãng nào?

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là một dòng thiết bị điều khiển thời gian công nghiệp, thuộc hãng Autonics (Hãng của Hàn Quốc). Thiết bị này được thiết kế đặc biệt với kích thước siêu nhỏ gọn, sử dụng núm xoay analog để cài đặt thời gian.

21.2. Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được sử dụng để làm gì?

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được dùng để định thời, đo lường và điều khiển các quy trình hoạt động theo thời gian trong hệ thống tự động hóa. Nó thiết lập khoảng thời gian chờ (delay) hoặc khoảng thời gian hoạt động chính xác cho các thiết bị như rơ-le, van, hoặc động cơ.

21.3. Kích thước chính xác của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

Kích thước siêu nhỏ gọn của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là $21.5$ $mm$ (Rộng) $\times28$ $mm$ (Cao) $\times59.3$ $mm$ (Dài) (kích thước vỏ ngoài không bao gồm chân cắm). Kích thước này giúp tiết kiệm tối đa không gian lắp đặt trong tủ điện.

21.4. Loại tiếp điểm đầu ra của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là gì và khả năng chịu tải bao nhiêu?

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series sử dụng tiếp điểm loại 4PDT (Four Pole Double Throw - 4 cực chuyển đổi kép). Tiếp điểm này có khả năng chịu tải tối đa $3$ $Ampe$ ở điện áp $250$ $VAC$ (tải trở).

21.5. Phạm vi dải thời gian của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series cung cấp tổng cộng 11 tùy chọn dải thời gian khác nhau, từ mức tối thiểu $0.1$ $giây$ đến mức tối đa $3$ $giờ$ , tùy thuộc vào model cụ thể được chọn.

21.6. Độ chính xác định thời (Sai số lặp lại) của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có độ chính xác định thời cao, với Sai số lặp lại tối đa chỉ $\pm0.5%$ $\pm$ $10$ $ms$ của giá trị cài đặt.

21.7. Thời gian reset (Return time) của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao lâu?

Thời gian reset (thời gian trở lại) của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là rất nhanh chóng, tối đa chỉ $100$ $ms$ . Điều này đảm bảo Timer có thể nhanh chóng sẵn sàng cho chu kỳ hoạt động tiếp theo.

21.8. Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có những tùy chọn nguồn cấp nào?

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series hỗ trợ ba tùy chọn nguồn cấp phổ biến là: $24$ $VDC$ (Model ATM4-2), $220$ $VAC$ $,$ $50/60$ $Hz$ (Model ATM4-5), và $110$ $VAC$ $,$ $50/60$ $Hz$ (Model ATM4-6).

21.9. Chức năng vận hành chính của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là gì?

Chức năng vận hành chính của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là Trì hoãn khi Bật nguồn (Power ON Delay), có nghĩa là tiếp điểm đầu ra sẽ chuyển trạng thái sau khi hết thời gian cài đặt tính từ lúc cấp nguồn.

21.10. Chế độ Power ON Start có ý nghĩa gì đối với Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series?

Chế độ Power ON Start (Nguồn ON Start) cho phép Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series bắt đầu chu kỳ định thời ngay lập tức kể từ thời điểm nguồn điện được cấp vào thiết bị.

21.11. Việc cài đặt thời gian trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được thực hiện như thế nào?

Việc cài đặt thời gian cho Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được thực hiện một cách đơn giản thông qua núm xoay analog trực quan trên mặt thiết bị, cho phép người dùng điều chỉnh giá trị thời gian trên thang đo in sẵn.

21.12. Đèn báo $POWER$ ( $green$ ) trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có chức năng gì?

Đèn báo $POWER$ ( $green$ - xanh lá) trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có chức năng xác nhận rằng nguồn điện đã được cấp vào Timer và thiết bị đang ở trạng thái hoạt động hoặc đang trong quá trình định thời.

21.13. Đèn báo $OUT$ ( $red$ ) trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series sáng lên khi nào?

Đèn báo $OUT$ ( $red$ - đỏ) trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series sáng lên khi tiếp điểm đầu ra đã chuyển trạng thái (tức là thời gian cài đặt đã đếm xong và Timer đã kích hoạt ngõ ra).

21.14. Thiết kế 14 chân (Plug-in type) của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series mang lại lợi ích gì?

Thiết kế 14 chân (Plug-in type) của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series giúp việc lắp đặt và bảo trì thiết bị trở nên nhanh chóng và đơn giản hơn khi cắm vào đế cắm (socket) chuyên dụng.

21.15. Sai số cài đặt ( $SET error$ ) tối đa của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

Sai số cài đặt ( $SET error$ ) tối đa của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là $\pm10%$ $\pm$ $50$ $ms$ . Sai số này phản ánh độ chính xác khi thiết lập giá trị thời gian bằng núm xoay analog.

21.16. Khi lắp đặt Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series dùng nguồn $DC$ , cần lưu ý gì về nguồn cấp?

Đối với Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series sử dụng nguồn $DC$ ( $24$ $VDC$ ), cần đảm bảo kiểm tra đúng cực tính của các đầu cuối và nguồn cấp nên là nguồn cách ly và giới hạn ( $Class 2$ hoặc $SELV$ ).

21.17. Tại sao cần cấp nguồn cho Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series một cách nhanh chóng và dứt khoát?

Cần cấp nguồn cho Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series một cách nhanh chóng và dứt khoát để ngăn ngừa lỗi thời gian (time error) hoặc lỗi reset nguồn (power reset failure) có thể xảy ra nếu nguồn được cấp chậm hoặc không ổn định.

21.18. Nhiệt độ môi trường hoạt động cho phép của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

Nhiệt độ môi trường hoạt động cho phép của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series nằm trong khoảng từ $-10$ đến $50$ $\circ$ $C$ . Việc sử dụng ngoài phạm vi này có thể ảnh hưởng đến độ chính xác và tuổi thọ.

21.19. Dòng rò qua mạch $R-C$ chống nhiễu có thể gây ra vấn đề gì và cách khắc phục trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series?

Dòng rò qua mạch $R-C$ chống nhiễu đấu song song với công tắc có thể khiến Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series nhận được nguồn yếu và gây trục trặc. Cách khắc phục là đấu nối mạch $R-C$ song song trực tiếp với Timer (thay vì song song với công tắc).

21.20. Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có khả năng chịu rung động và va đập cơ học như thế nào?

Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có khả năng chịu rung động cơ học ở biên độ $0.75$ $mm$ (tần số $10$ đến $55$ $Hz$ ) và chịu sốc/va đập cơ học lên tới $300$ $m$ $/$ $s$ $2$ (khoảng $30$ $G$ ) theo ba hướng $X$ $,$ $Y$ $,$ $Z$ .

Bộ đếm/ Bộ định thời ATM Series

Bộ định thời Autonics ATM Series | Timer dạng Analog, kích thước 21,5 x 28 mm, 14 chân, 11 dải thời gian, 0.1 giây - 3 tiếng

1. Giới thiệu về Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

2. Tính năng nổi bật của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

2.1. Kích thước siêu nhỏ gọn (W 21.5× H 28× L 59.3 mm)

2.2. Tiếp điểm 4PDT (250 VAC,3 A)

2.3. Điều khiển thời gian chính xác

2.4. Cài đặt thời gian đơn giản với hình thức quay Analog

2.5. Dải thời gian: 0.1 s đến 3 h (11 tùy chọn, tùy model)

2.6. Chức năng Nguồn ON Start (Power ON Start)

2.7. Chức năng Nguồn ON Delay (Power ON Delay)

2.8. Nguồn cấp đa dạng

3. Kích thước siêu nhỏ gọn (W 21.5× H 28× L 59.3 mm)

4. Tiếp điểm 4PDT (250 VAC,3 A)

5. Điều khiển thời gian chính xác

6. Cài đặt thời gian đơn giản với hình thức quay Analog

7. Dải thời gian rộng: 0.1 s đến 3 h (11 tùy chọn, tùy model)

8. Chức năng Nguồn ON Start (Power ON Start)

9. Chức năng Nguồn ON Delay (Power ON Delay)

10. Nguồn cấp đa dạng

11. Thông số kỹ thuật của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

11.1. Bảng Tóm Tắt Thông Số Kỹ Thuật Chung (Specifications)

11.2. Thông Số Kỹ Thuật Đầu Ra và Độ Chính Xác

12. Hướng dẫn chọn mã cho Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

13. Chi tiết Giao diện của Bộ định thời loại Analog - Timer Autonics ATM Series

14. Thông số Kỹ thuật về Thời gian ủa Bộ định thời loại Analog - Timer Autonics ATM Series

15. Kích thước của Bộ định thời loại Analog - Timer Autonics ATM Series

16. Sơ đồ đấu nối của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

17. Biểu đồ Chế độ Hoạt động Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

18. Các Lưu ý trong quá trình Sử dụng Bộ định thời loại Analog - Timer Autonics ATM Series

18.1. Hướng dẫn Đấu nối Nguồn Cấp

18.2. Môi trường Cấm Sử dụng

19. Dịch vụ thiết kế, thi công và nâng cấp tủ điều khiển nhiệt độ tại Hưng Việt Automation

20. Tại sao mua Bộ định thời loại Analog - Timer Autonics ATM Series tại Hưng Việt Automation?

21. Các câu hỏi thường gặp về Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series

21.1. Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là gì và của hãng nào?

21.2. Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được sử dụng để làm gì?

21.3. Kích thước chính xác của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

21.4. Loại tiếp điểm đầu ra của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là gì và khả năng chịu tải bao nhiêu?

21.5. Phạm vi dải thời gian của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

21.6. Độ chính xác định thời (Sai số lặp lại) của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

21.7. Thời gian reset (Return time) của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao lâu?

21.8. Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có những tùy chọn nguồn cấp nào?

21.9. Chức năng vận hành chính của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là gì?

21.10. Chế độ Power ON Start có ý nghĩa gì đối với Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series?

21.11. Việc cài đặt thời gian trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series được thực hiện như thế nào?

21.12. Đèn báo POWER (green) trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có chức năng gì?

21.13. Đèn báo OUT (red) trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series sáng lên khi nào?

21.14. Thiết kế 14 chân (Plug-in type) của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series mang lại lợi ích gì?

21.15. Sai số cài đặt (SET error) tối đa của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

21.16. Khi lắp đặt Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series dùng nguồn DC, cần lưu ý gì về nguồn cấp?

21.17. Tại sao cần cấp nguồn cho Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series một cách nhanh chóng và dứt khoát?

21.18. Nhiệt độ môi trường hoạt động cho phép của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

21.19. Dòng rò qua mạch R-C chống nhiễu có thể gây ra vấn đề gì và cách khắc phục trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series?

21.20. Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có khả năng chịu rung động và va đập cơ học như thế nào?

2.1. Kích thước siêu nhỏ gọn (W $21.5\times$ H $28\times$ L $59.3$ $mm$ )

2.2. Tiếp điểm 4PDT ( $250$ $VAC$ $,$ $3$ $A$ )

2.5. Dải thời gian: $0.1$ $s$ đến $3$ $h$ (11 tùy chọn, tùy model)

3. Kích thước siêu nhỏ gọn (W $21.5\times$ H $28\times$ L $59.3$ $mm$ )

4. Tiếp điểm 4PDT ( $250$ $VAC$ $,$ $3$ $A$ )

7. Dải thời gian rộng: $0.1$ $s$ đến $3$ $h$ (11 tùy chọn, tùy model)

21.12. Đèn báo $POWER$ ( $green$ ) trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series có chức năng gì?

21.13. Đèn báo $OUT$ ( $red$ ) trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series sáng lên khi nào?

21.15. Sai số cài đặt ( $SET error$ ) tối đa của Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series là bao nhiêu?

21.16. Khi lắp đặt Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series dùng nguồn $DC$ , cần lưu ý gì về nguồn cấp?

21.19. Dòng rò qua mạch $R-C$ chống nhiễu có thể gây ra vấn đề gì và cách khắc phục trên Bộ định thời - Timer dạng Analog nhỏ gọn Autonics ATM Series?
